Как монтировать Регулируемые опоры?

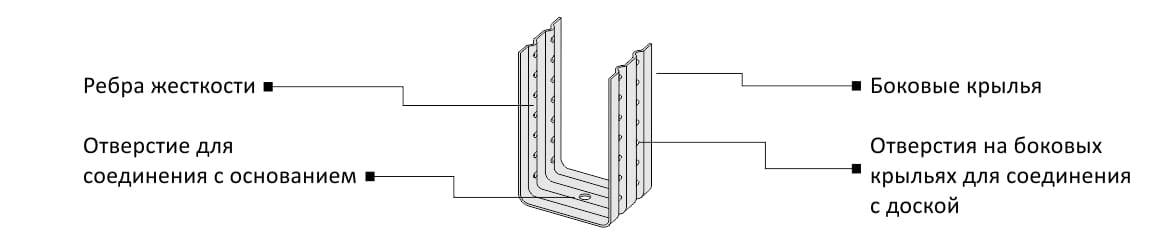

Регулируемые П-образные опоры Венти (РПО-Венти) представляют собой металлическую конструкцию с двумя боковыми крыльями из стали с порошковым покрытием, усиленную боковыми ребрами жесткости.

РПО-Венти предназначены для монтажа террасного каркаса, стропильной системы кровли и подсистемы вентилируемого фасада в качестве опоры для фиксации опорно-лагового конструктивного бруса/алюминиевых лаг на различных основаниях.

Преимущества Регулируемых опор:

✔️ за счет минимального соприкосновения с лагой РПО-Венти создает вентиляционный коридор, который способствует увеличению срока службы подсистемы;

✔️ наличие множества отверстий на боковых крыльях позволяет создать ровную поверхность настила даже при неровном основании;

✔️ наличие ребер жесткости обеспечивает высокую прочность опоры;

✔️ благодаря порошковой покраске опоры Венти являются огнестойкими.

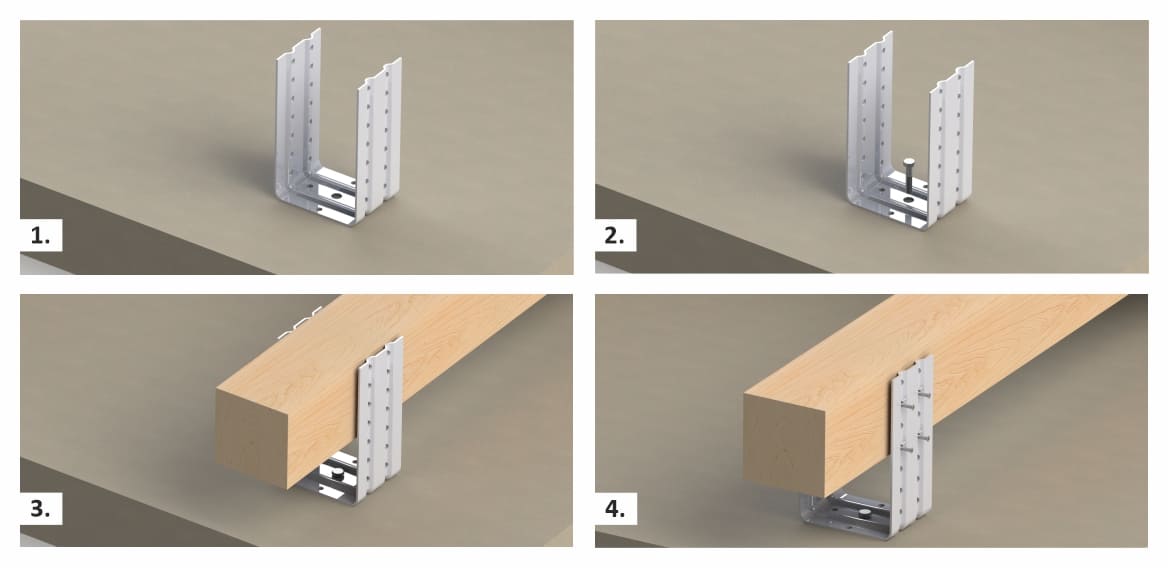

ИНСТРУКЦИЯ ПО УСТАНОВКЕ РПО-ВЕНТИ

1. Установить РПО-Венти на основание/стропилу.

! При монтаже стропильной системы кровли, настила на твердом основании и фасадной подсистемы РПО-Венти фиксируется с помощью анкера через отверстие на основании.

! При монтаже настила на мягком основании (эксплуатируемой кровли) РПО-Венти не фиксируется на основании, чтобы не повредить гидроизоляционный слой. В таком случае, рекомендуем использовать Базу БУГ в качестве подложки под РПО для равномерного распределения веса настила.

2. Разместить лаговый брус между крыльями РПО и закрепить саморезами через отверстия на крыльях.

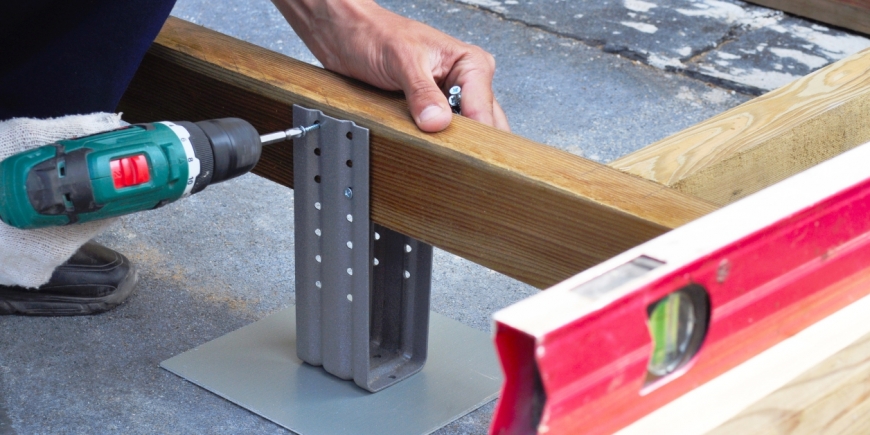

! Для создания ровной поверхности необходимо использовать инструмент Уровень, при этом для фиксации лаги можно использовать любые отверстия на боковых крыльях РПО.

Для установки РПО-Венти рекомендуем использовать:

- фасадный анкер (для монтажа на бетонном основании) или монтажный пистолет (при монтаже стропильной системы);

- шурупы с конусообразной шляпкой 5-6 х 30 для соединения с направляющей/лаговой конструкцией.
